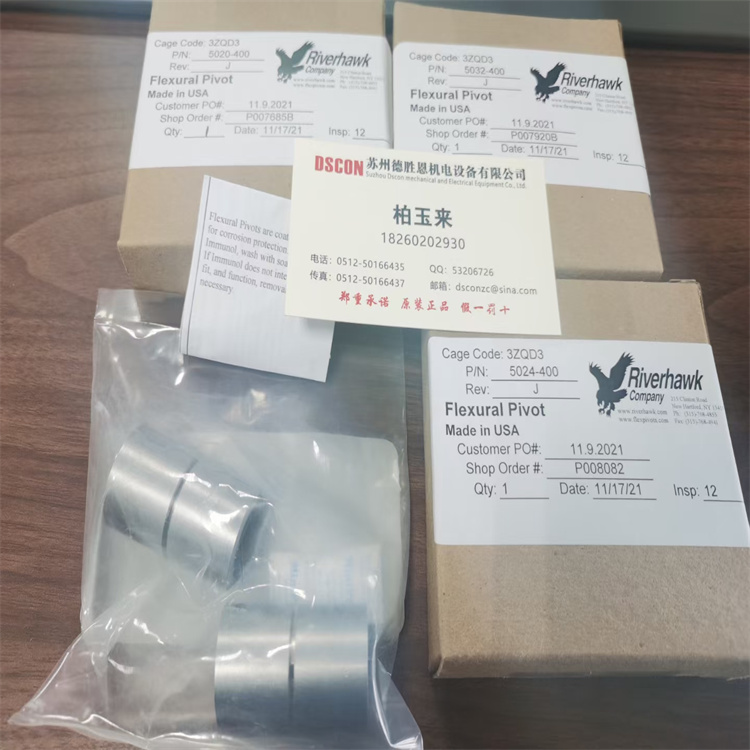

WALDRICH SIEGEN瓦德里西磨床測量臂十字彈簧軸承

十字扭力彈簧：十字扭簧

用途:（軋輥磨床測量臂關節專用)

WALDRICH軋輥磨床備件號：7-0502494 5/8 DIA 15.88X25.4

瓦德利西軋輥磨床備件號：7-0502494 5/8 DIA 15.88X25.4

 品牌C-FLEX

型號  H-20

直徑15.875mm

高度25.4mm

負荷：壓縮負載能力:（負載容量壓縮）H-20=221.1磅

     拉伸負荷容量（:負載能力緊張）。 H-20=315.80磅

H-系列:H-10具有**薄的彎曲，這讓旋轉（+/-15度）的**角度，但僅限于比較輕的負載。 H-20系列有較重的彎曲，可以支持更重的負荷，但是在旋轉（+/-7.5度）的小角度。 H-30系列具有**重的標準彎曲，并且可以支持**負荷，但在**小旋轉角度（+/-3.7度）。

    十字扭簧（又稱測量臂十字彈簧）是數控軋輥磨床的測量系統的活動關節件，它主要有偏轉角度，負荷以及平均壽命三個要素，為測量系統提供重復高精度復位所需的彈力，隨著測量次數的增加，扭簧會產生疲勞變形而失效。
主要材料：由AISI 410或AISI 420防腐鋼制成，The flexing elements由AISI 420防腐鋼制成
     扭轉彈簧速度：一般在＋/-10％之內或是低于列表數值
單端扭力十字彈簧
